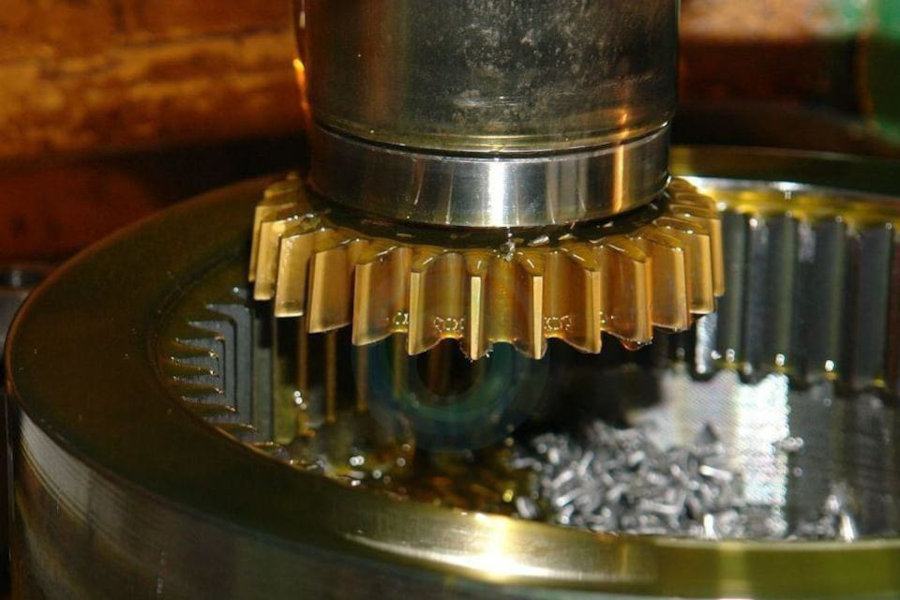

Процесс зубообработки состоит из нескольких ключевых шагов. Важен каждый этап, потому что от него зависит качество будущей детали.

Photo by

Зубчатые передачи - это ключевой элемент большинства механизмов, от автомобильных коробок передач до промышленных станков. От точности изготовления зубьев зависит плавность работы, долговечность оборудования и уровень шума при эксплуатации.

Зубообработка - это комплекс операций по формированию, доработке и отделке зубчатых колёс, реек и других деталей с зубчатым профилем. В процессе используются разные технологии и инструменты, которые подбираются в зависимости от материала заготовки, типа передачи и требуемой точности.

Этапы изготовления зубчатых колёс

Процесс зубообработки состоит из нескольких ключевых шагов. Важен каждый этап, потому что от него зависит качество будущей детали:

• Заготовительные работы - изготовление заготовки колеса из выбранного металла (сталь, чугун, бронза, титан и др.), её термообработка и подготовка базовых поверхностей.
• Черновая обработка - механическая обработка заготовки на токарных или фрезерных станках, формирование основы будущего зубчатого венца.
• Основная зубообработка - нарезание зубьев одним из методов: фрезерование, долбление или протягивание.
• Чистовая доводка - шевингование, шлифование или хонингование зубьев для достижения точности и оптимальной шероховатости поверхности.
• Контроль качества - проверка параметров зубьев с помощью специального измерительного оборудования.

Эти этапы могут немного меняться в зависимости от назначения детали, но в целом структура процесса остаётся неизменной.

Основные технологии нарезания зубьев

Существует несколько методов зубообработки, каждый из которых подходит под определённые задачи и требования к точности:

• Зубофрезерование - универсальный метод, при котором используется модульная или червячная фреза. Подходит для большинства видов колёс и обеспечивает высокую производительность.
• Зубодолбление - применяется для нарезания внутренних зубьев или сложных профилей. Основано на возвратно-поступательном движении инструмента.
• Протягивание - используется при серийном производстве, обеспечивает высокую точность и минимальную шероховатость поверхности.
• ЧПУ-обработка - современный подход, позволяющий выполнять сложные профили с минимальными допусками и высокой повторяемостью.
• Комбинированные методы - применяются для деталей с особыми требованиями, где сочетают несколько технологий для достижения идеального результата.

Чистовая обработка и доводка

После формирования зубьев важно обеспечить их правильную геометрию и чистоту поверхности. На этом этапе применяются:

• Шевингование - корректировка формы зуба и устранение мелких неточностей.
• Шлифование - доведение зубьев до высокой точности и низкой шероховатости поверхности.
• Хонингование и суперфиниш - применяются в ответственных механизмах, где требуется идеальная плавность зацепления и минимальный шум.

Чистовая доводка особенно важна для высоконагруженных передач, где нет права на ошибку. Зубообработка металла - это сложный, многоэтапный процесс, от которого зависит качество и долговечность всей передачи. Современные технологии, включая станки с ЧПУ и автоматизированный контроль параметров, позволяют достигать высокой точности и стабильного результата даже при массовом производстве.

Правильный выбор метода зубообработки и доводки обеспечивает долговечную работу механизмов, снижение шума и экономию ресурсов в долгосрочной перспективе.
